紫外光固化保護油墨

SH-UVW4005是紫外光固化遮蔽保護油墨，此油墨在鋁合金，不銹鋼，塑膠上附著力優良，具有優良的耐切削液，去膜
          干凈,涂膜硬度高，適合噴涂生產。


工藝制程：對不繡鋼，鋁合金基材表面清洗---噴涂---UV固化---CNC加工---退膜

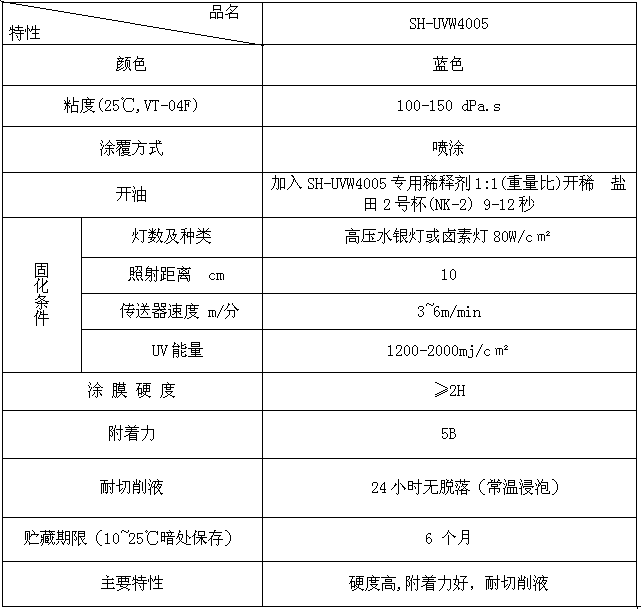

              ?  參數



             ?  制程注意事項

        1、開油：

       1.1 按1:1添加我司匹配的稀釋劑，粘度鹽田2杯9-12秒（25℃）；
              1.2 充分攪拌30min，靜置5-15min使油墨粘度穩定之后再行使用。

  2、前處理：清除基板表面的氧化物、油類、酯類或其它污染物質，并完全烘干，避免手指接觸 以免造成油墨附著力不良。

         3、涂膜： 噴涂 膜厚控制在25-35μm。

         4、固化條件：UV固化 1500-2500mj/c㎡。

         5、退膜：80℃退膜液3-5分鐘。

           ?  常見問題及原因分析


        油墨UV固化不干：1、工藝問題--UV能量偏低；2、印刷問題--網印油墨厚度偏高；3、油墨問題--油墨粘度太高、使用不當稀釋劑、油墨質量引起。

        油墨附著力不佳：1、前處理工藝問題--基材表面不潔，有油脂等污物；2、固化不良--UV固化能量偏低；3、油墨問題--油墨質量引起，固化速度不夠快。

        油墨退膜不凈：1、生產工藝問題--UV固化能量偏高或偏低；2、油墨問題--退膜液（NaOH水溶液）濃度、溫度偏低；油墨質量引起。
